屏蔽電纜顧名思義,是在傳輸電纜外部添加屏蔽層,以增強其抵抗外部電磁干擾的能力。這種“屏蔽”結構不僅有助于改善電場的分布,還能有效減少電纜導體表面因不光滑而引起的電場集中現象。接下來,小編將詳細介紹屏蔽電纜的相關知識。
一、電纜屏蔽層
1. 內屏蔽層:在導體表面添加一層半導電材料的屏蔽層,使其與被屏蔽導體保持等電位,并與絕緣層緊密接觸,從而防止導體與絕緣層之間發生局部放電。此外,絕緣表面與護套接觸處可能存在間隙,電纜彎曲時可能導致絕緣層出現裂紋,這些都是引發局部放電的潛在因素。
2. 外屏蔽層:在絕緣層表面增設一層半導電材料的屏蔽層,使其與絕緣層良好接觸,并與金屬護套保持等電位,從而避免絕緣層與護套之間發生局部放電。
對于6kV及以上的中高壓電力電纜,通常會設置導體屏蔽層和絕緣屏蔽層,而部分低壓電纜則可能不設屏蔽層。屏蔽層可以分為半導電屏蔽和金屬屏蔽兩種形式。
二、屏蔽電纜

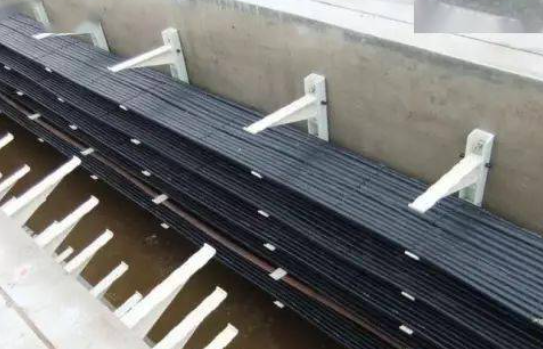

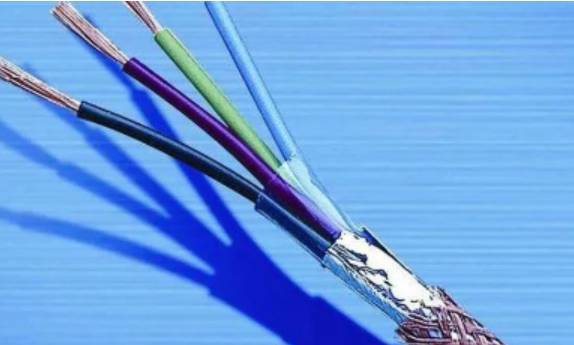

屏蔽電纜的屏蔽層通常采用編織的金屬線或金屬薄膜,存在單屏蔽和多屏蔽兩種類型。單屏蔽指的是單層屏蔽網或屏蔽膜,可包裹一條或多條導線;而多屏蔽則是指在同一電纜中包含多個屏蔽網或屏蔽膜,某些情況下用于隔絕導線之間的電磁干擾,或?yàn)榱嗽鰪?qiáng)屏蔽效果而采用雙層屏蔽。其工作原理是通過接地屏蔽層,阻隔外部對導線的感應干擾電壓。
1. 半導電屏蔽:半導電屏蔽層通常設置在導線外部和絕緣層外部,分別稱為內半導電屏蔽層和外半導電屏蔽層。該層由低電阻率且較薄的半導電材料構成,內半導電屏蔽層的作用是均勻線芯外表面的電場,防止因?qū)w表面不平整及線芯絞合導致的氣隙引起局部放電。外半導電屏蔽層則與絕緣層外表面良好接觸,并與金屬護套保持等電位,以避免因絕緣表面裂紋等缺陷引發局部放電。
2. 金屬屏蔽:對于沒有金屬護套的中低壓電力電纜,除了半導電屏蔽層外,還需增加金屬屏蔽層。金屬屏蔽層通常由銅帶或銅絲繞包而成,主要用于屏蔽電場。
由于電力電纜中流動的電流較大,周圍會產生磁場,為了避免對其他設備造成影響,添加屏蔽層可以將電磁場限制在電纜內部。此外,電纜的屏蔽層也能提供一定的接地保護作用,當電纜芯線發生故障時,泄漏的電流可通過屏蔽層流入接地系統,從而確保安全。因此,電纜屏蔽層的作用不可小覷。
